يجمع المصعد البانورامي UN-Grace بين نقل الركاب والاستمتاع بالمشاهد في تناغم مثالي، ليضفي لمسة مميزة على المباني الحديثة من خلال التكامل السلس مع تقنيات الذكاء الاصطناعي. تنقّل بسهولة بين الطوابق، واستمتع بإطلالات معمارية خلابة وراحة توفرها أحدث التقنيات. ويُعد المصعد البانورامي UN-Grace خيارًا مثاليًا لمجموعة واسعة من الأماكن العامة، مثل مراكز التسوق، ومراكز النقل، ومجمعات البيع بالتجزئة، والمرافق الترفيهية، وقاعات المعارض.
الحمولة: 800-1600 كجم
السرعة المقننة: 1.0-1.75 م/ث
أقصى ارتفاع للحركة: 90 م
الحد الأقصى لعدد التوقفات: 24 طابقًا
يعتمد نظام الجر على تصميم معياري وموحّد، ويوفر تكوينات مرنة مع أكثر من ثلاثة خيارات للجمع بين نظام المكابح وبكرة الجر. كما تُستخدم المكونات القياسية المشتركة على نطاق واسع، مما يجعل آلة الجر قابلة للتكيف مع مختلف المتطلبات، مع تحقيق التوازن بين الإنتاج بكميات كبيرة والحلول المخصصة.

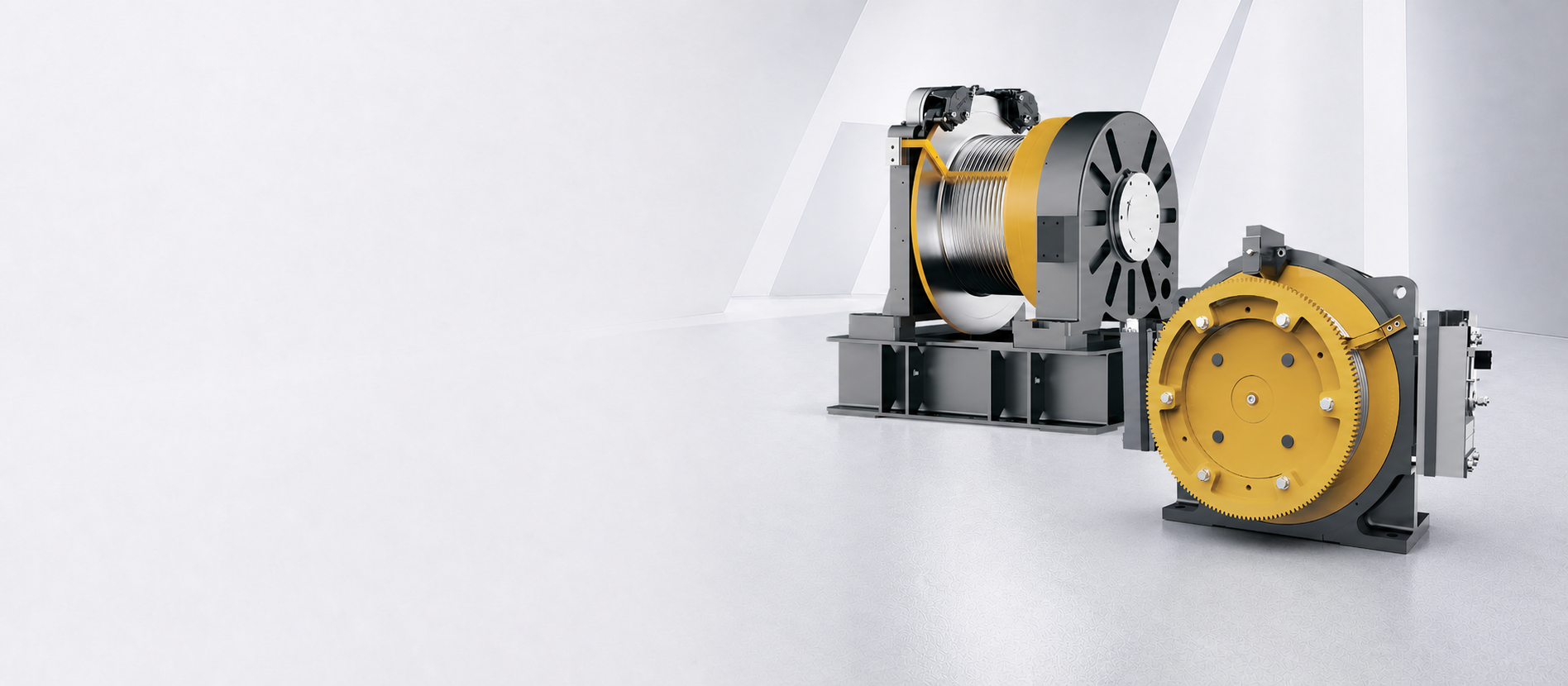

تعتمد آلة الجر المتطورة بدون تروس على مغناطيسات دائمة من العناصر الأرضية النادرة، وتستخدم تصميمًا بدوار خارجي ومحامل محكمة الإغلاق بشكل دائم. وهي هادئة ونظيفة ولا تحتاج إلى التشحيم، مما يساعد المستخدمين على توفير الوقت وتقليل تكاليف الصيانة.
تم تصنيع آلة الجر باستخدام مواد مقاومة للحرارة، وهي مزودة بنظام حماية من ارتفاع درجة الحرارة لضمان المتانة والحفاظ على الخصائص المغناطيسية على المدى الطويل. كما توفر المكابح المزدوجة استجابة سريعة وقوة كبح عالية لضمان سلامة الركاب.
وبفضل تصميمها المدمج والموفر للمساحة، تعد هذه الآلة مثالية لتطبيقات المصاعد بدون غرفة ماكينة (MRL)، مما يساعد على تحقيق أقصى استفادة من مساحة المبنى.
يعتمد نظام الجر على تصميم معياري وموحّد، ويوفر تكوينات مرنة مع أكثر من ثلاثة خيارات للجمع بين نظام المكابح وبكرة الجر. كما تُستخدم المكونات القياسية المشتركة على نطاق واسع، مما يجعل آلة الجر قابلة للتكيف مع مختلف المتطلبات، مع تحقيق التوازن بين الإنتاج بكميات كبيرة والحلول المخصصة.
تعتمد آلة الجر المتطورة بدون تروس على مغناطيسات دائمة من العناصر الأرضية النادرة، وتستخدم تصميمًا بدوار خارجي ومحامل محكمة الإغلاق بشكل دائم. وهي هادئة ونظيفة ولا تحتاج إلى التشحيم، مما يساعد المستخدمين على توفير الوقت وتقليل تكاليف الصيانة.
تم تصنيع آلة الجر باستخدام مواد مقاومة للحرارة، وهي مزودة بنظام حماية من ارتفاع درجة الحرارة لضمان المتانة والحفاظ على الخصائص المغناطيسية على المدى الطويل. كما توفر المكابح المزدوجة استجابة سريعة وقوة كبح عالية لضمان سلامة الركاب.
وبفضل تصميمها المدمج والموفر للمساحة، تعد هذه الآلة مثالية لتطبيقات المصاعد بدون غرفة ماكينة (MRL)، مما يساعد على تحقيق أقصى استفادة من مساحة المبنى.

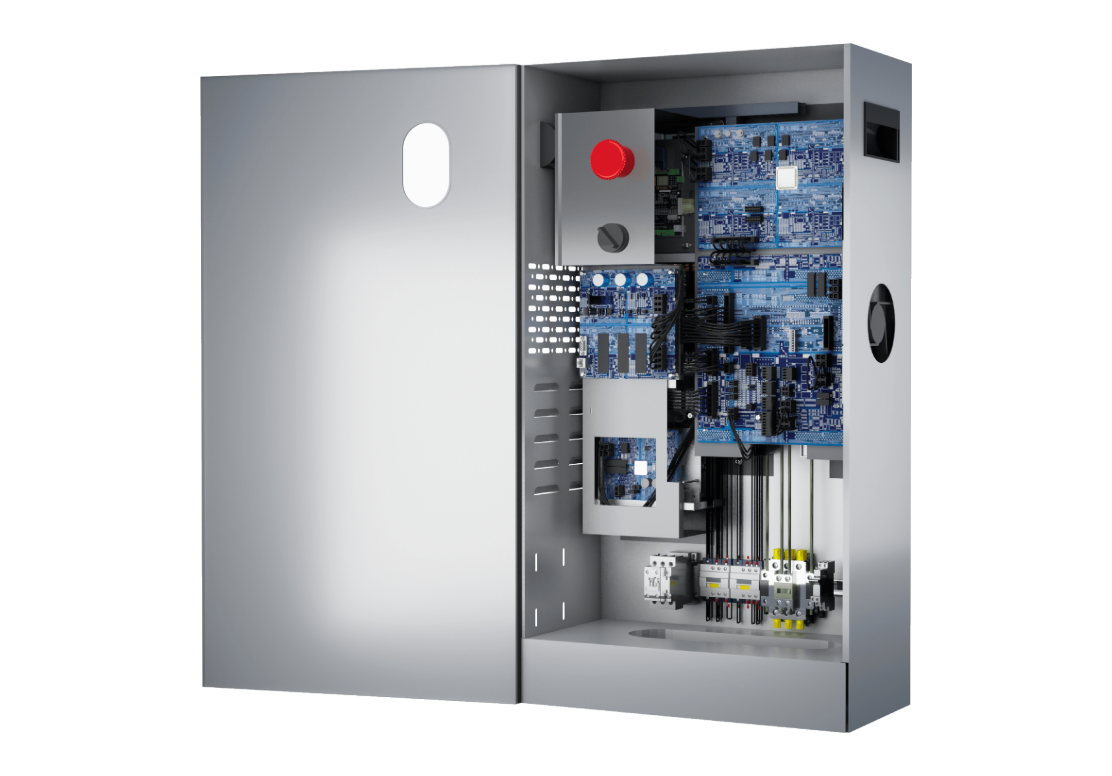

يتميز نظام التحكم بأحدث نواة MCU بمعمارية 32 بت، قادرة على توليد منحنيات السرعة المثلى تلقائيًا، مع دمج اتصالات الشبكة الحلقية، والتشخيص الذاتي، بالإضافة إلى وظائف الاختيار الجماعي الذكي والجدولة الجماعية. ويسهم ذلك بشكل كبير في تحسين سرعة التشغيل وموثوقية النظام، كما يدعم ضبط المعلمات في الموقع ويتيح عمليات الترقية المستقبلية بسلاسة.
تم تصميم النظام ليدعم التطوير المستمر، حيث يتيح توسيع البرمجيات بسهولة وإجراء التحديثات دون اتصال، مما يحافظ على ذكاء المصعد ومرونته وقدرته على مواكبة المتطلبات المستقبلية.
يوفر نظام MCU المزدوج المتطور بمعمارية 32 بت تحكمًا دقيقًا في الحركة، من خلال إنشاء منحنى السرعة الأمثل لضمان أداء سلس ودقيق.
كما يعتمد النظام على برمجيات معيارية متقدمة وتقنية الاتصالات التسلسلية، مما يوفر مرونة في تكوينات التحكم والقيادة، ويضمن أداءً عاليًا وقدرة ممتازة على التكيف.

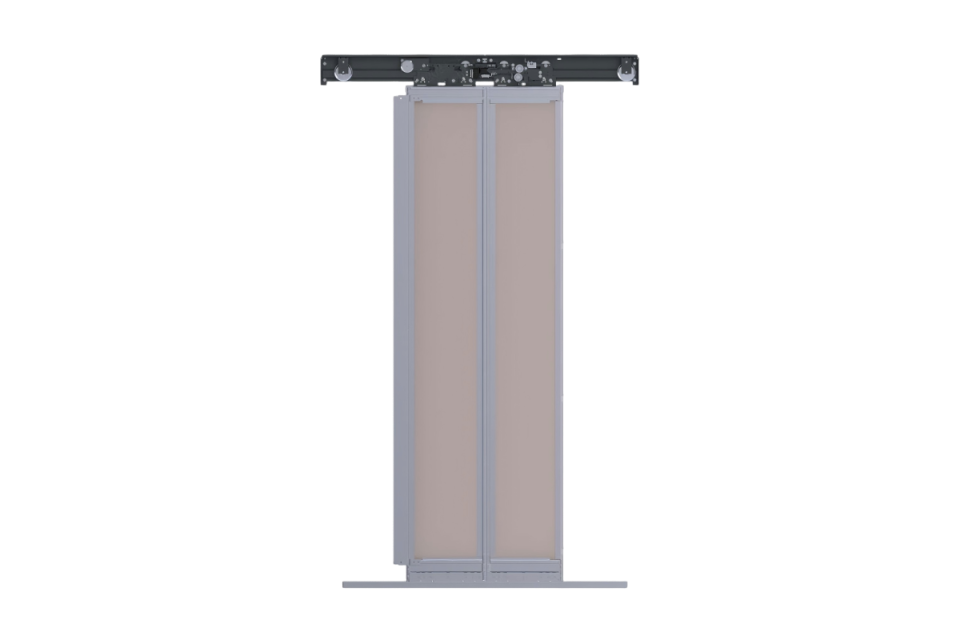

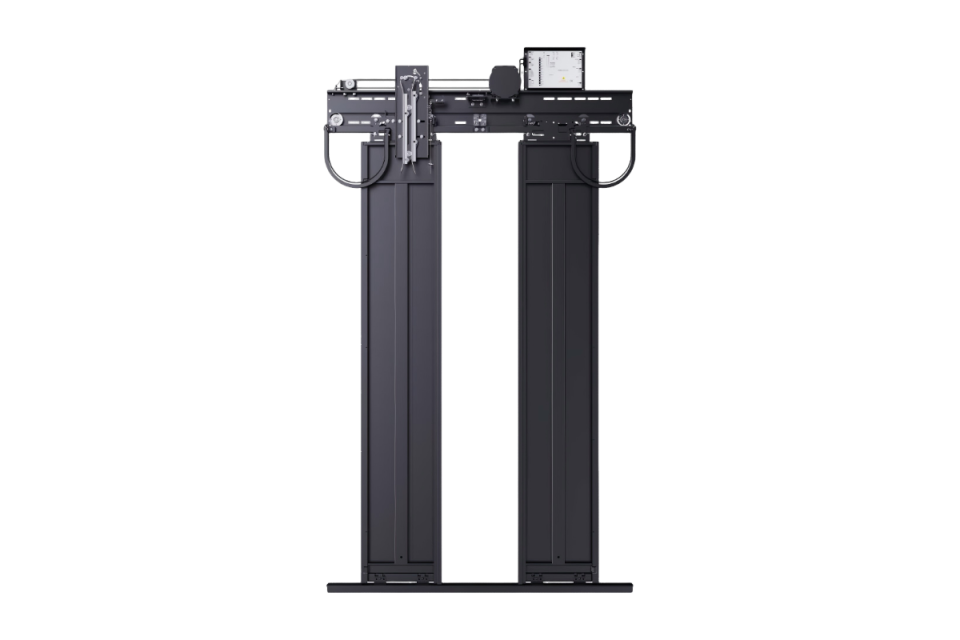

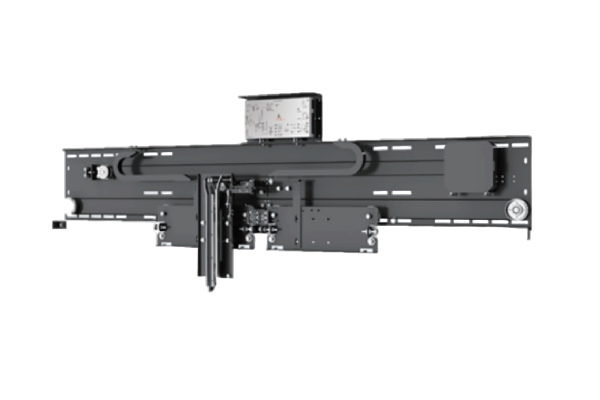

يستخدم مشغل الأبواب المتطور محركًا متزامنًا عالي الأداء ذي مغناطيس دائم، إلى جانب أحدث تقنيات التحكم بالتردد المتغير، مما يحقق كفاءة أعلى في توفير الطاقة. كما أن تصميمه المدمج يشغل مساحة أقل داخل المبنى، ويوفر للعملاء مرونة أكبر في التصميم المعماري.

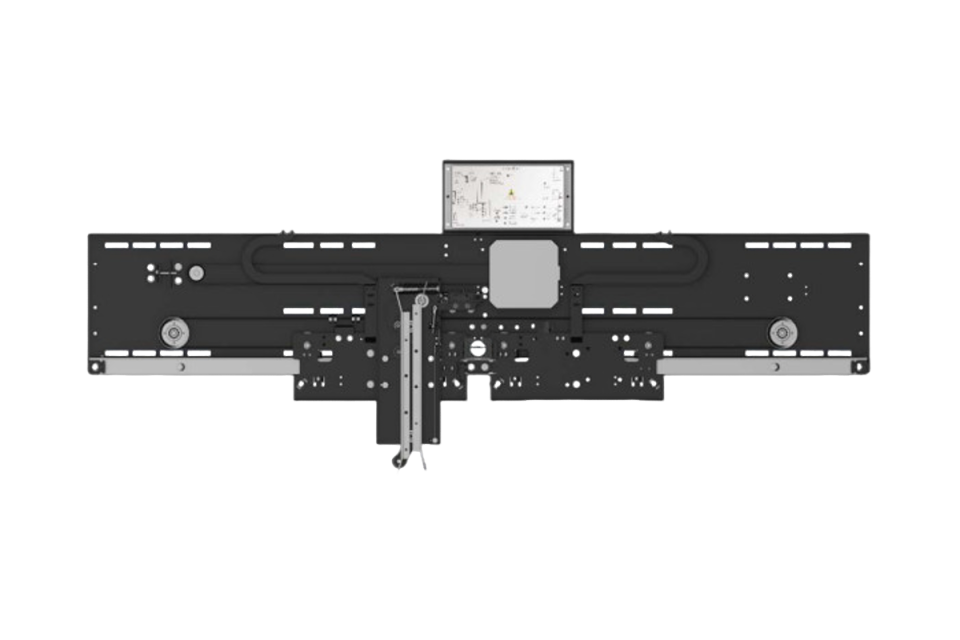

يستخدم نظام الأبواب أحدث محرك متزامن مدمج ذي مغناطيس دائم من العناصر الأرضية النادرة، مما يوفر مساحة كبيرة ويتيح تصميمات بارتفاع غير محدود للكابينة، مع تحسين الاستفادة من بئر المصعد.
يستخدم نظام القيادة تقنية متقدمة للتحكم المتجهي مغلق الحلقة، مع ردود فعل فورية للسرعة وتنظيم بالتردد المتغير، مما يحقق دقة في التحكم بالسرعة تصل إلى 0.1%.
باستخدام أحدث محرك متزامن ذي مغناطيس دائم ونظام تحكم بالتردد المتغير بدون مستشعر، يمكن تقليل استهلاك الطاقة في مشغل الأبواب بأكثر من 60%.
الحمولة: 400~2000 كجم
السرعة المقننة: 1.0~4.0 م/ث
أقصى ارتفاع للحركة: 200 م
الحد الأقصى لعدد التوقفات: 48 طابقًا
الحمولة: 2000-10000 كجم
السرعة: 0.25-1.0 م/ث
ارتفاع الحركة: 50 م
الحد الأقصى لعدد التوقفات: 19 طابقًا
الحمولة: 1350-1600 كجم
السرعة: 1.0-1.75 م/ث
ارتفاع الحركة: 90 م
الحد الأقصى لعدد التوقفات: 24 طابقًا
